チェロキーにETCを取り付けてから1年半。
チェロキーのECTはトラブル無しに動いています。

今回は実家から引き上げてきたジムニーにETCを取り付けました。

今回取り付けたETCもチェロキーに取り付けたものと同じ【Panasonic:CY-ET806D】 です。

ETCの価格は1年半前とほとんど変わっていませんが、なんとこのETCはETC車載器リース制度を利用するとセットアップ料込みで1,960円という驚きの価格で購入することが出来ます。

送料と代引き手数料込みコミで3,115円でした。
後で調べたら、JCB/ETCカードを作るとETC本体が無料で手に入るキャンペーンが実施されているのが分かってちょっとがっかりでした。。。


さて、ETCの取り付けです。
取り付けに関してはチェロキーと一緒なので、難しいことはありません。
と言うより、ジムニーへのETC取り付けはチェロキーに取り付けるのに較べると簡単なはずです。
配線コードの色が日本の規格に合わせられているはずですから。

チェロキーへのETC取り付けのページでも書きましたが、ETCを車に取り付けるための配線は
1.バッテリーから直結の電源
2.ACC電源
3.アース
の3つだけです。

今回はジムニーのカーステレオの配線が取り出しやすかったのでカーステレオから取ることにしました。

ETCの配線をするためにカーステレオの配線図を確認すると1.のバッテリーからの電源と2.のACC電源の配線が二股に分岐していました。

これは好都合です。
全く配線せずにETCを取り付けることが出来るかもしれません。

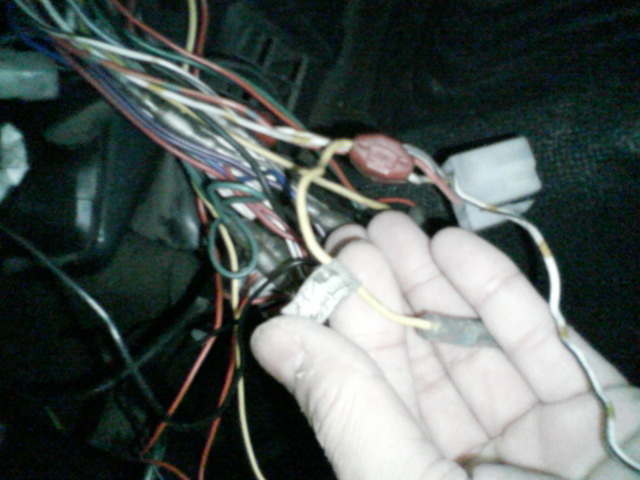

ジムニーの配線を確認します。

カーステレオの後ろにしまい込んでいた配線を引っ張り出します。
P1000033.JPG - 91,797BYTES

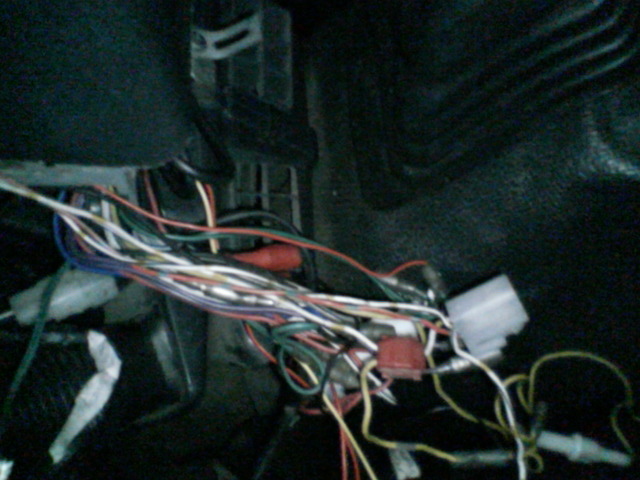

カーステレオの配線を確認すると1.のバッテリーからの直結の電源の分岐が確認できました。
しかし2.のACC電源の分岐が見当たりません。
コードを追いかけて灰皿を外して確認すると分岐はシガーライタに繋げられていました。これではコードを分岐させなくてはなりません。
P1000033.JPG - 91,797BYTES  P1000033.JPG - 91,797BYTES
どうしましょう。。。


とりあえずETCを取り付けて動作確認をしたいのでシガーライタからコネクタを外しETCの電源にすることにしました。

これで配線の方針が決まりました。

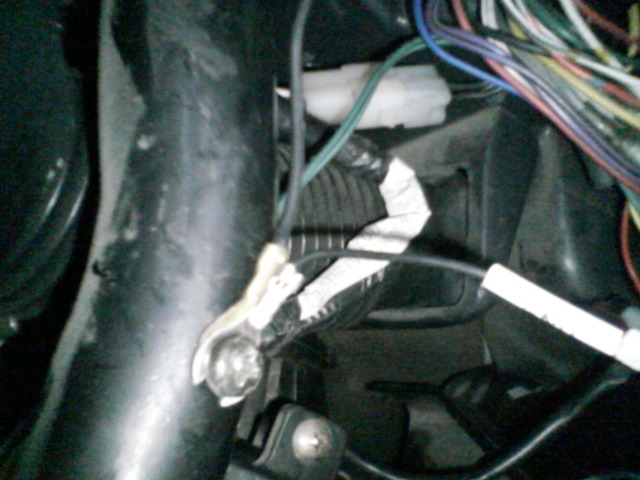

まず、3.のアースをボディーの金属部分から取ります。
無難にカーステレオのアースと同じところからアースを取りました。
P1000033.JPG - 91,797BYTES

1.のバッテリーからの直結の電源の分岐に+Bのケーブルを、シガーライタの2.のACC電源の分岐にはACCのケーブルを取り付けます。

1.2.3の配線が終わったら、ETCとコードを接続し動作確認を行います。

手順はチェロキーの時と一緒です。
1.キーを挿入しACCに回し、音声案内を確認します。
2.ETCカードをETC車載器に入れて音声案内を確認します。
3.ETCカードを車載器から抜かずにキーを抜き音声案内を確認します。

音声案内が問題なければ取り付け完了です。

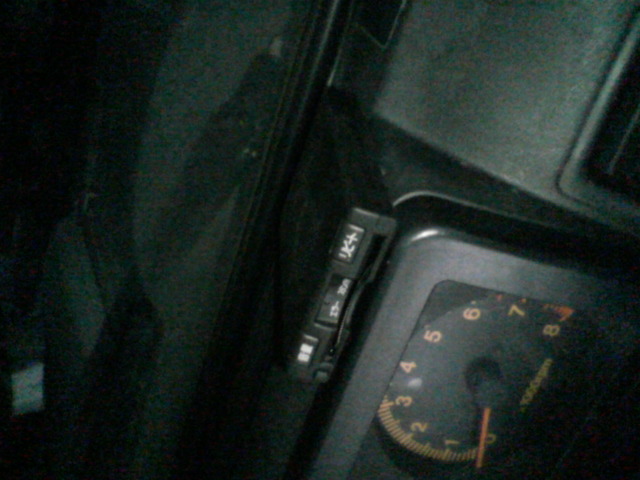

ETCの配線が問題ないことが確認できたらETC本体をダッシュボード上に取り付けます。
今回もダッシュボードに両面テープで直付けしました。
P1000033.JPG - 91,797BYTES

所要時間30分。
あっという間に終了です。

あとは実際にETCゲートに入って確認です。
これもあっさりクリア。

これで、ジムニーもお安く高速道路が利用できます。


その後
タバコを止めたのでシガーライタは使わないのでそのままでもかまわなかったのですが、
シガーライタから電源を取ることを考えてコードを分岐させることにしました。

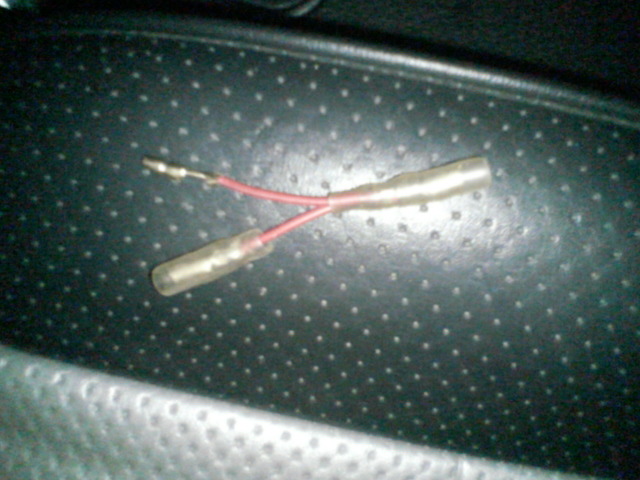

P1000041.JPG - 92,923BYTES

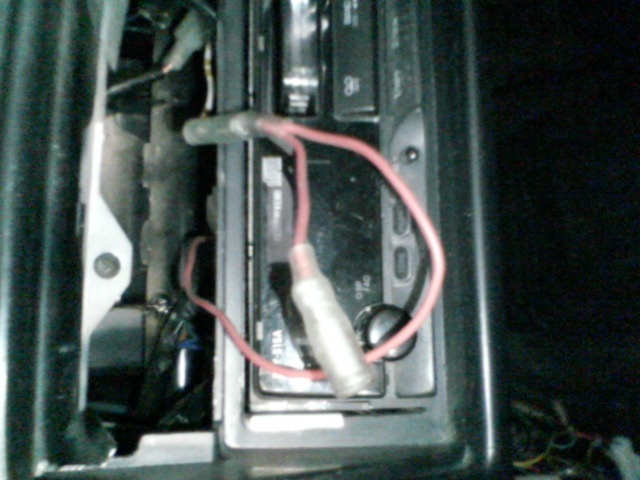

1.こんな感じの分岐コードを作ります。

P1000042.JPG - 90,018BYTES

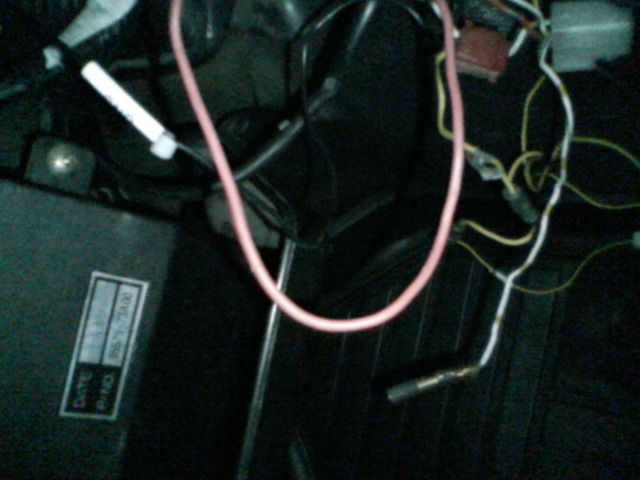

2.灰皿を外してETCにつなげたコネクタを外しシガーライタに接続しなおします。
  シガーライタに繋がるケーブルを引っ張り出し切断します。

P1000043.JPG - 102,157BYTES

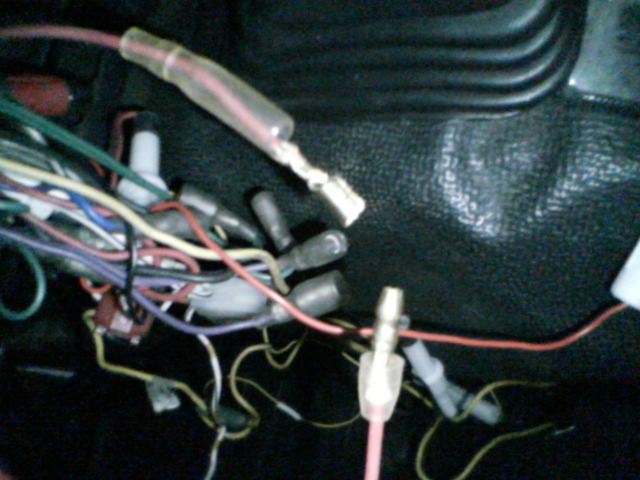

3.切断したケーブルにコネクタを取り付けます。

P1000043.JPG - 102,157BYTES

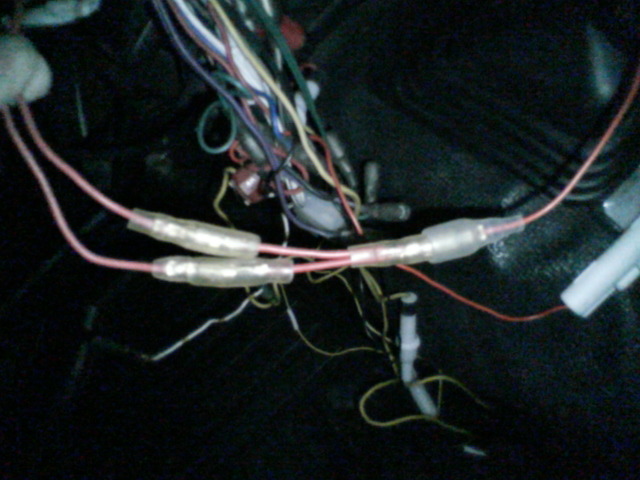

4.最初に作った分岐ケーブルに3で作ったコネクタを取り付けます。
  空いたコネクタにETCのケーブルを取り付けます。

今回は自分で分岐コネクタを作りましたが、市販品もありますからそれを利用しても良いでしょう。
